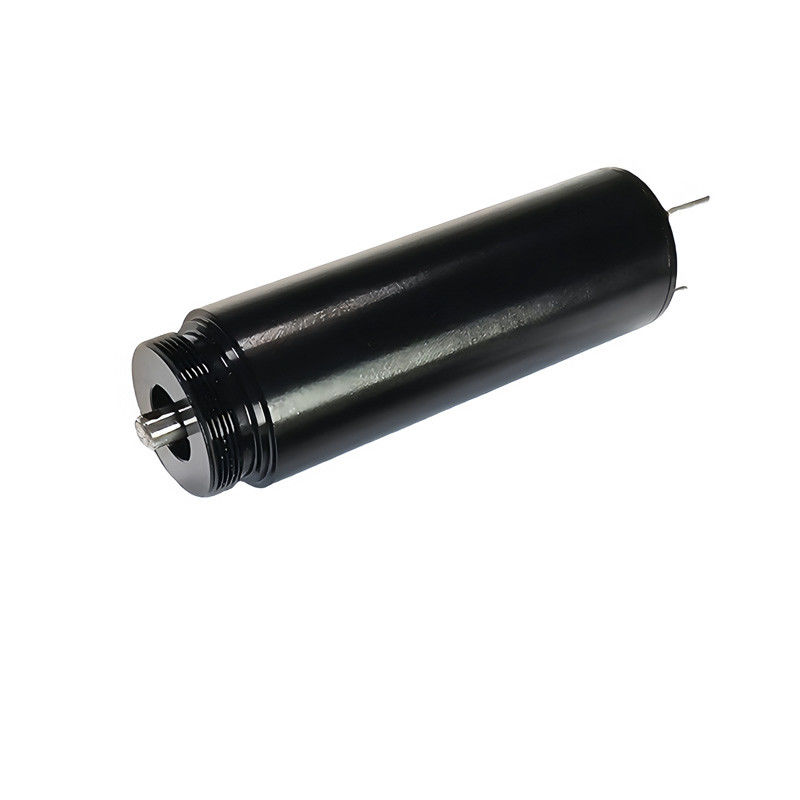

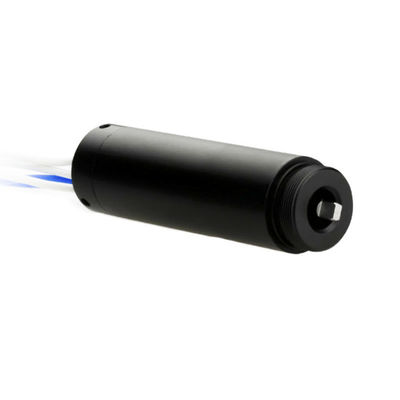

16mm Brushless DC Motor 24V 37000rpm 101mNm buatan Jerman Micromotor Ultra Quiet Edition
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | PM |
| Sertifikasi: | CE, ROHS |
| Nomor model: | PM1651C |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 20 pcs |
|---|---|
| Harga: | Bisa dinegosiasikan |
| Kemasan rincian: | kotak karton ekspor yang kuat di luar, busa poli di dalam |
| Waktu pengiriman: | 20 hari kerja |
| Syarat-syarat pembayaran: | Moneygram, Western Union ,, T/T |
| Menyediakan kemampuan: | 90000pcs per bulan |
|
Informasi Detail |
|||
| Jenis mesin: | Motor tanpa biji tanpa biji kustom | Diameter motor: | 16 mm |
|---|---|---|---|
| Panjang tubuh motorik: | 51mm | Tegangan nominal: | 24V, 48V atau disesuaikan |
| Tidak ada kecepatan beban: | 40000rpm atau 37000 rpm atau disesuaikan | Jumlah pasangan tiang rotor motor: | 1 |
| Jenis bantalan: | Tipe arus bantalan lewat bola diam | Bahan magnet: | NdFeB |
| Kekuatan Maksimal Kekuatan Keluar: | 98W | ||
Deskripsi Produk
Model:16mm Brushless DC Motor 24V 37000rpm 101mNm buatan Jerman Micromotor Ultra Quiet Edition
Aplikasi khas:
1.Penerapan Aerospace & Pertahanan
• Sistem satelit
Motor tanpa sikat slot berfungsi sebagai komponen penting dalam subsistem pesawat ruang angkasa, terutama dalam mekanisme kemudi antena array fase.Operasi bebas cogging mereka memastikan sub-arcminute presisi penyelarasan untuk deep space array komunikasi.
• Teknologi Penggerak drone
Arsitektur propulsi UAV modern secara luas menggabungkan motor tanpa sikat slot, memanfaatkan rasio torsi-ke-inersi yang tinggi (lebih dari 4.5 N·m/kg) untuk penyesuaian vektor dorongan yang cepat selama manuver penghindaran rintangan otonom.
2.Aplikasi Teknologi Medis
• Sistem Operasi Robot
Motor-motor ini memungkinkan resolusi penentuan posisi submikron dalam manipulator bedah, penting untuk tugas-tugas mikroskopis seperti prosedur vitrektomi oftalmik yang membutuhkan penekanan tremor <10μm.
• Integrasi Diagnostik Imaging
Dalam sistem penentuan posisi yang kompatibel dengan MRI, drive tanpa sikat tanpa slot mencapai akurasi gerak linier 50nm melalui kontrol komutasi sinusoid, menghilangkan interferensi logam dengan medan magnet 7T.
3.Solusi Manufaktur Industri
• Pengendalian Mesin presisi
Konfigurasi sumbu spindle CNC menggunakan motor tanpa sikat slot untuk mempertahankan pengulangan posisi ± 0,8μm selama operasi penggilingan kecepatan tinggi (hingga 40.000 rpm),penting untuk pembuatan komponen titanium kelas aerospace.
• Sistem kemasan otomatis
Terintegrasi ke dalam unit robot pick-and-place, motor ini mencapai akurasi sinkronisasi 0,1ms melalui protokol komunikasi EtherCAT,memungkinkan 200ppm (bagian per menit) throughput dalam lini kemasan gelembung farmasi.
4.Platform Mobilitas Robot
• Aksi sendi antropomorfik
Robot humanoid menggunakan motor tanpa sikat slot dengan resolusi sudut 0,02 ° di pergelangan tangan yang bersambung, mereplikasi ketangkasan manusia untuk tugas yang kompleks seperti manipulasi objek multi-jari.
• Robotik Layanan Otonom
Roda omnidirectional robot pengiriman mengintegrasikan motor hub tanpa slot tanpa sikat dengan efisiensi puncak 92%, memungkinkan operasi 8 jam terus menerus dengan kapasitas muatan 50 kg di lingkungan gudang.
Data Teknis Motor:
| Seri PM1651C | Satuan | 001 | ||
| 1 | Tegangan nominal | V | 24 | |
| 2 | Torsi stall | mNm | 101 | |
| 3 | Stall Current | A | 16.3 | |

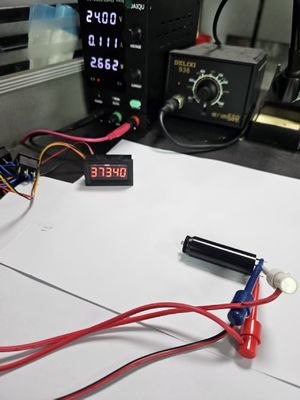

| 4 | Tidak ada kecepatan beban | rpm | 37000 | |
| 5 | Tidak ada arus beban | A | 0.10 | |
| 6 | Kecepatan nominal | RPM | 27380 | |
| 7 | Listrik nominal | A | 4.31 | |
| 8 | Torsi nominal | mNm | 26.29 | |
| 9 | Kekuatan output nominal | W | 75.42 | |
| 10 | Efisiensi pada beban nominal | % | 72.6 | |
| 11 | Resistensi terminal | Ohm | 1.52 | |
| 12 | Kembali konstan EMF | V/KRPM | 0.64 | |
| 13 | Efisiensi Maksimal | % | 86 | |
| 14 | Koefisien torsi | mNm/A | 6.19 | |
| 15 | Konstan Kecepatan | rpm/V | 1541 | |
| 16 | Kekuatan maksimum | W | 98 | |
| 17 | Kecepatan sudut | rad/s | 3874 | |
| Informasi tambahan | ||
| ● | jumlah pasangan kutub rotor | 1 |
| ● | Jumlah fase | 3 |
| ● | Kisaran suhu operasi | -40°C... +150°C |
| ● | Kals isolasi | Kelas F |
| ● | Parameter motor dan ukuran poros dapat dibuat sesuai dengan permintaan pelanggan. | |
| ● | Opsi: gearbox | |
Gambar garis besar motor (mm)
